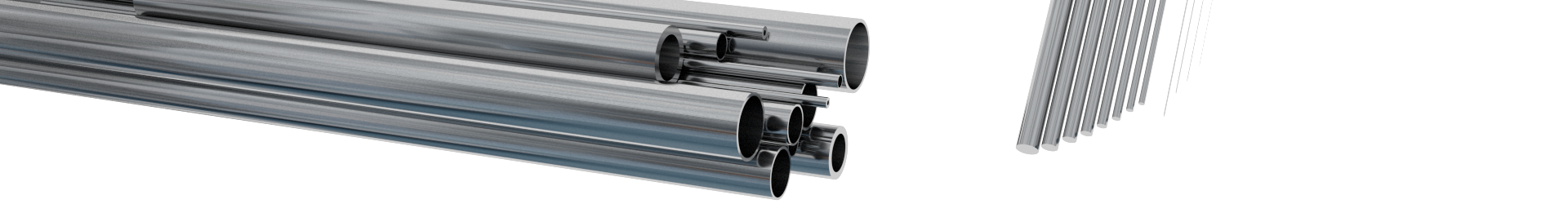

Tubes et fils de précision
Les produits tubulaires métalliques d'Unimed offrent une combinaison de qualités requises par une clientèle exigeante :
- précision dimensionnelle
- état de surface propre et lisse
- grande résistance à la corrosion et à la chaleur
- excellente résistance à la traction
- bonnes propriétés mécaniques
Sauf indication contraire, tous nos tubes sont soudés et réétirés à froid. Les tubes soudés sont semblables aux tubes sans soudure, au point de vue résistance mécanique, mais ils offrent généralement les avantages suivants :
- concentricité supérieure des diamètres extérieurs et intérieurs
- meilleur état de surface intérieure
- disponibilité accrue en diamètres et en épaisseurs de paroi
- coût inférieur et délais de livraison plus courts
Les tubes soudés sont fabriqués à partir de bandes plates métalliques, qui sont ensuite roulées et soudées en continu. Les tubes ainsi obtenus sont alors réétirés à plusieurs reprises pour obtenir les dimensions et la dureté voulues. La soudure devient ainsi homogène et pratiquement invisible; il devient alors difficile de distinguer un tube soudé d’un tube sans soudure.
L’acier austenitique est pratiquement amagnétique sous forme recuite, mais devient légèrement magnétique après réétirage. Par ailleurs, moins il contient de carbone, moins il est magnétique.
Unimed est en mesure de vous livrer les tubes et fils en acier inoxydable dans les configurations suivantes :
- En longueurs redressées de fabrication
De maximum 2 mètres, coupées sans ébavurage. Etant donné le coût élevé de l’emballage et des frais d’expédition, nous conseillons la livraison en longueurs de 1 mètre. Sauf demande expresse pour une plus grande précision, la coupe en longueur de 1 ou 2 mètres s’effectue avec une tolérance de +/- 5 mm.
- En longueurs précises avec bouts ébavurés
Les canules ainsi obtenues sont livrées propres, sans résidus de fabrication et passivées, à partir de 0.5 mm de long. Pour la coupe, nous appliquons généralement une tolérance de +/- 0.5 mm, mais sur demande nous pouvons vous les livrer avec une tolérance aussi serrée que +/- 0.02 mm.
- Sous forme de pièces usinées ou composants tubulaires
Unimed peut réaliser pour vous, en petites et moyennes séries, une gamme étendue de divers façonnages de précision, tels que meulage, coudage, tournage, soudage laser, traitements et revêtements de surface, assemblage tubulaire, etc. Nous vous invitons à nous soumettre vos dessins pour obtenir nos conseils et offres de prix.
Grâce à une structure administrative légère, nous pouvons répondre rapidement à vos demandes et vous proposer des moyens de transport fiables et économiques.
Nos tubes et fils sont fabriqués en longueurs redressées de 2 mètres, selon nos propres spécifications rigoureuses, par des entreprises spécialisées avec lesquelles nous travaillons depuis des décennies. Notre expérience de plus de 60 ans dans la fabrication d’aiguilles médicales nous permet de fournir des tubes et des fils en acier inoxydable d’une excellente qualité dans les aciers austénitiques indiqués ci-dessous.
Selon la norme internationale ISO 9626 (1991), les aciers inoxydables sélectionnés peuvent être utilisés pour la fabrication de canules pour aiguilles hypodermiques. En outre, ils respectent également la norme internationale ISO 7153-1 (1991) pour la fabrication d’instruments chirurgicaux.
AISI 302 (DIN 1.4310)
Nous avons choisi cette matière pour ses excellentes caractéristiques mécaniques pour la plupart de nos barres et fils redressés.
AISI 303 (DIN 1.4305)
Unimed offre cette matière sous forme de barres et fils redressés dans certaines dimensions. Elle est utilisée essentiellement pour des composants usinés.
AISI 304 (DIN 1.4301)
Cette matière est disponible dans de multiples dimensions de tubes de précision et quelques diamètres de fils.
AISI 316L (DIN 1.4404 ou 1.4435)
Cette matière, utilisée notamment dans les domaines pharmaceutiques, chimiques et analytiques, est disponible dans de multiples dimensions de tubes de précision.
D’autres matières sont également disponibles et nous nous ferons un plaisir de vous conseiller en fonction de l'usage prévu.
Pour obtenir de plus amples informations sur la composition chimique et les caractéristiques mécaniques des matières susmentionnées, veuillez cliquer sur gamme des matières disponibles.
-
matière
Nos tubes et fils sont fabriqués en longueurs redressées de 2 mètres, selon nos propres spécifications rigoureuses, par des entreprises spécialisées avec lesquelles nous travaillons depuis des décennies. Notre expérience de plus de 60 ans dans la fabrication d’aiguilles médicales nous permet de fournir des tubes et des fils en acier inoxydable d’une excellente qualité dans les aciers austénitiques indiqués ci-dessous.
Selon la norme internationale ISO 9626 (1991), les aciers inoxydables sélectionnés peuvent être utilisés pour la fabrication de canules pour aiguilles hypodermiques. En outre, ils respectent également la norme internationale ISO 7153-1 (1991) pour la fabrication d’instruments chirurgicaux.
AISI 302 (DIN 1.4310)
Nous avons choisi cette matière pour ses excellentes caractéristiques mécaniques pour la plupart de nos barres et fils redressés.
AISI 303 (DIN 1.4305)
Unimed offre cette matière sous forme de barres et fils redressés dans certaines dimensions. Elle est utilisée essentiellement pour des composants usinés.
AISI 304 (DIN 1.4301)
Cette matière est disponible dans de multiples dimensions de tubes de précision et quelques diamètres de fils.
AISI 316L (DIN 1.4404 ou 1.4435)
Cette matière, utilisée notamment dans les domaines pharmaceutiques, chimiques et analytiques, est disponible dans de multiples dimensions de tubes de précision.
D’autres matières sont également disponibles et nous nous ferons un plaisir de vous conseiller en fonction de l'usage prévu.
Pour obtenir de plus amples informations sur la composition chimique et les caractéristiques mécaniques des matières susmentionnées, veuillez cliquer sur gamme des matières disponibles.
-
Dureté / Résistance
Dureté et résistance sont obtenues par étirage à froid des tubes après soudage. Par des étirages successifs, on obtient des tubes de plus en plus durs. Les caractéristiques mécaniques d'un tube ou d'un fil peuvent s'exprimer de différentes manières selon le domaine d’utilisation.
Les plus courantes sont les suivantes :
- L’essai de dureté a pour but de déterminer la résistance à la pénétration des métaux. Une pointe indéformable est appliquée sur la surface du matériau avec une certaine force. La mesure de l'empreinte résiduelle permet de calculer la dureté.
- L’essai de rigidité détermine la résistance à la flexion d’un tube ou d’un fil. Lors de ce test, le tube étant maintenu aux deux extrémités, une charge déterminée est appliquée au centre et on mesure la flexion consécutive. La norme ISO 9626 indique la rigidité requise pour certaines dimensions de tubes avec paroi normale et mince, mais ces données sont inexistantes pour beaucoup d'autres dimensions.
- La résistance à la traction est une mesure de la résistance qu'offre un matériau lorsqu'il est soumis à une contrainte de traction. Elle se calcule en divisant la force nécessaire pour obtenir la rupture par la surface de la section transversale du matériau testé.
Une certaine dureté est nécessaire pour répondre aux critères de rigidité requis. Toutefois, l’augmentation de la dureté par écrouissage supplémentaire ne peut avoir qu’un effet limité sur la rigidité. Un changement au niveau du diamètre du tube, ou de son épaisseur de paroi, permet alors de dépasser nettement cette limite.
A la place de la dureté, nous préférons indiquer la résistance à la traction de nos tubes et fils. En effet, il est souvent difficile, voire impossible, de mesurer correctement la dureté par une empreinte sur un tube à paroi mince ou un matériau cylindrique de petit diamètre.
En règle générale, notre stock est composé de tubes et de fils en qualité dure, à l’exception des fils AISI 303 et AISI 316LS qui sont mi-durs. Sur demande, nous pouvons aussi livrer des tubes et des fils en qualité recuite ou les fabriquer en qualité mi-dure.
Veuillez trouver de plus amples informations ci-dessous:
-
Etat de surface
Les tubes et les fils d'Unimed sont fabriqués avec une surface lisse et uniforme. La rugosité des surfaces peut être exprimée en différentes valeurs, mais la valeur Ra exprimée en micromètres ou en micropouces est la plus utilisée. Ra est la rugosité moyenne arithmétique d’une surface.
En règle générale, les tubes Unimed ont les valeurs de rugosité suivantes :
Ø ext. 0.4 μm = 16 µinch (N5)
Ø int. 0.8 à 1.6 µm = 32 à 63 µinch (N6 – N7)
Toutefois, certaines dimensions de tubes sont livrables avec un état de surface supérieur :
Ø ext. 0.1 µm = 4 µinch (N3) ou Ø int. 0.4 µm = 16 µinch (N5)
Veuillez demander les valeurs N3 ou N5 pour obtenir ces surfaces extra-lisses.
-
Certifications
Sur demande, Unimed peut fournir un certificat matière ou un certificat de conformité avec la marchandise. Ne pas oublier s.v.p. d'indiquer cette exigence dans vos demandes d'offre et vos commandes.
Ci-dessous est illustré notre certificat de contrôle standard (certificat de conformité). Nous pouvons également libeller un certificat selon vos besoins.
Les tubes d'Unimed sont étirés avec précision, en dimensions métriques allant du diamètre extérieur de 0,10 mm à 10 mm, dans des tolérances serrées. Les épaisseurs de paroi vont de 0,03 mm à environ 1,00 mm. Très souvent nous pouvons proposer plusieurs épaisseurs de paroi pour le même diamètre intérieur. En pratique tous nos tubes ont une tolérance de diamètre intérieur permettant d'y faire passer librement un fil (mandrin, stylet) de même diamètre nominal, avec un jeu minimum.
Notez que la tolérance sur le diamètre extérieur du tube une fois transformé en composant en sous-traitance, peut différer de celle de notre tube brut suite à divers polissages notamment.
Nous pouvons aussi diminuer le diamètre extérieur d'un tube par rectification, en maintenant des tolérances serrées. Ainsi, on peut également fournir un tube aux dimensions spéciales, en diminuant le diamètre extérieur d'un tube de notre stock, ayant déjà le diamètre intérieur souhaité.
En plus des nombreuses tailles standard indiquées sur les listes de ce site, nous avons en stock plusieurs dimensions spéciales pouvant répondre à vos besoins de prototypage ou de production en petite série. Dès réception d'une demande concernant une taille particulière de tube/fil, nous vous indiquerons généralement la dimension la plus proche disponible du stock.
Les dimensions à la demande peuvent être produites en quelques semaines, pour des quantités dès 100 mètres par dimension.
-
Tubes AISI 304
Tubes étirés durs, soudés, redressés, AISI 304 Diamètre extérieur Diamètres intérieurs disponibles mm Tol. mm mm mm mm mm Tol. mm 0.35 +/- 0.01 0.23 + 0.03 0.40 +/- 0.01 0.20 + 0.03 0.45 +/- 0.01 0.25 + 0.03 0.50 +/- 0.01 0.25 0.30 + 0.03 0.55 +/- 0.01 0.25 0.30 + 0.03 0.60 +/- 0.01 0.35 0.37 + 0.03 0.65 +/- 0.01 0.15 0.35 + 0.03 0.70 +/- 0.01 0.40 0.47 0.50 + 0.03 0.80 +/- 0.01 0.35 0.50 + 0.03 0.90 +/- 0.01 0.60 0.70 + 0.03 1.00 +/- 0.01 0.70 0.75 + 0.03 1.10 +/- 0.015 0.70 0.80 0.90 + 0.04 1.20 +/- 0.015 0.70 0.80 1.00 + 0.04 1.30 +/- 0.015 1.00 + 0.04 1.31 +/- 0.015 1.04 + 0.04 1.40 +/- 0.015 1.00 1.20 + 0.04 1.50 +/- 0.015 0.90 1.00 1.20 + 0.04 1.60 +/- 0.015 1.10 1.30 + 0.04 1.65 +/- 0.015 1.30 1.40 + 0.04 1.70 +/- 0.015 1.20 + 0.04 1.80 +/- 0.015 1.30 1.55 1.60 + 0.04 1.88 +/- 0.015 1.70 + 0.04 1.90 +/- 0.015 1.15 + 0.04 2.00 +/- 0.015 1.50 + 0.04 2.09 +/- 0.02 1.91 + 0.05 2.30 +/- 0.02 1.15 1.30 1.80 + 0.05 2.40 +/- 0.02 1.90 2.21 + 0.05 2.50 +/- 0.02 0.50 + 0.05 2.60 +/- 0.03 2.10 + 0.05 2.80 +/- 0.02 0.60 2.00 + 0.05 3.00 +/- 0.02 0.50 0.60 2.20 2.40 + 0.07 3.00 +/- 0.02 2.80 + 0.07 3.05 +/- 0.03 2.65 + 0.07 3.20 +/- 0.05 1.70 2.60 + 0.07 3.30 +/- 0.05 2.30 + 0.07 3.50 +/- 0.05 2.70 + 0.07 3.55 +/- 0.05 3.30 + 0.07 4.00 +/- 0.05 1.50 2.50 + 0.07 4.20 +/- 0.05 3.80 + 0.07 4.37 +/- 0.05 4.15 + 0.07 4.50 +/- 0.05 2.50 3.00 + 0.07 5.00 +/- 0.05 2.00 2.50 4.50 + 0.07 6.00 +/- 0.05 5.00 5.20 5.50 5.70 + 0.07 6.05 +/- 0.05 4.98 + 0.07 6.27 +/- 0.05 6.01 + 0.07 7.00 +/- 0.05 6.40 6.50 6.60 + 0.07 7.50 +/- 0.05 7.00 + 0.07 8.00 +/- 0.05 7.00 7.50 + 0.07 8.05 +/- 0.05 3.98 + 0.07 8.08 +/- 0.05 7.81 + 0.07 9.00 +/- 0.05 6.00 8.40 8.50 + 0.07 9.47 +/- 0.05 9.19 + 0.07 10.00 +/- 0.05 7.95 9.50 + 0.07 10.54 +/- 0.05 10.02 + 0.07 Les tolérances ci-dessus ne sont données qu'à titre indicatif. Les tolérances contractuelles peuvent être adaptées à vos besoins et sont confirmées dans nos offres.
Version du 24 janvier 2019
-
Tubes AISI 316L
Tubes étirés durs, soudés, redressés, AISI 316L (ou *AISI 316Ti) Diamètre extérieur Diamètres intérieurs disponibles mm Tol. mm mm mm mm mm Tol. mm 0.11 +/- 0.01 0.02 + 0.03 0.20 +/- 0.01 0.09 + 0.03 0.25 +/- 0.01 0.12 0.16 + 0.03 0.27 +/- 0.01 0.17 + 0.03 0.30 +/- 0.01 0.15 + 0.03 0.31 +/- 0.01 0.22 + 0.03 0.35 +/- 0.01 0.17 + 0.03 0.36 +/- 0.01 0.08 + 0.03 0.39 +/- 0.01 0.22 + 0.03 0.40 +/- 0.01 0.30 + 0.03 0.41 +/- 0.01 0.26 + 0.03 0.48 +/- 0.01 0.12 + 0.03 0.50 +/- 0.01 0.15 0.25 0.30 0.35 + 0.03 0.60 +/- 0.01 0.19 0.35 0.40 0.45 + 0.03 0.63 +/- 0.01 0.35 + 0.03 0.70 +/- 0.01 0.30 0.40 0.45 0.50 + 0.03 0.71 +/- 0.01 0.30 + 0.03 0.72 +/- 0.01 0.13 + 0.03 0.80 +/- 0.01 0.20* 0.40 0.50 0.60 + 0.03 0.90 +/- 0.01 0.20 0.35 0.40 0.43 + 0.03 0.90 +/- 0.01 0.51 0.55 0.60 0.71 + 0.03 0.98 +/- 0.01 0.46 + 0.03 1.00 +/- 0.01 0.20 0.25 0.30 0.35 + 0.03 1.00 +/- 0.01 0.40 0.50 0.65 0.70 + 0.03 1.00 +/- 0.01 0.80 + 0.03 1.05 +/- 0.015 0.84 + 0.04 1.10 +/- 0.015 0.58 0.70 0.74 0.80 + 0.04 1.10 +/- 0.015 0.90 + 0.04 1.20 +/- 0.015 0.30 0.47 0.60 0.70 + 0.04 1.20 +/- 0.015 0.80 0.90 + 0.04 1.25 +/- 0.015 0.37 + 0.04 1.27 +/- 0.015 0.81 + 0.04 1.30 +/- 0.015 0.65 0.75 0.90 1.10 + 0.04 1.34 +/- 0.015 1.11 + 0.04 1.35 +/- 0.015 1.00 + 0.04 1.40 +/- 0.015 0.80 1.00 1.20 + 0.04 1.50 +/- 0.015 0.40 0.50 0.70 0.90 + 0.04 1.50 +/- 0.015 1.12 1.21 + 0.04 1.60 +/- 0.015 0.51 0.56 0.67 0.71 + 0.04 1.60 +/- 0.015 0.76 0.79 0.95 1.06 + 0.04 1.60 +/- 0.015 1.10 1.20 1.30 1.40 + 0.04 1.70 +/- 0.015 1.20 + 0.04 1.73 +/- 0.015 1.56 + 0.04 1.75 +/- 0.015 1.00 1.36 1.50 + 0.04 1.80 +/- 0.015 1.10 1.26 1.30 1.40 + 0.04 1.80 +/- 0.015 1.50 + 0.04 1.90 +/- 0.015 0.61 1.40 1.50 1.60 + 0.04 1.90 +/- 0.015 1.64 + 0.04 2.00 +/- 0.015 0.30 0.50 0.61 0.71 + 0.04 2.00 +/- 0.015 0.81 0.90 1.00 1.20 + 0.04 2.00 +/- 0.015 1.37 1.40 1.50 1.60 + 0.04 2.00 +/- 0.015 1.70 1.80 + 0.04 2.05 +/- 0.02 0.61 + 0.05 2.10 +/- 0.02 1.10 1.30 1.60 1.80 + 0.05 2.20 +/- 0.02 1.40 1.70 2.00 + 0.05 2.30 +/- 0.02 1.80 + 0.05 2.33 +/- 0.02 1.40 + 0.05 2.34 +/- 0.02 1.00 + 0.05 2.40 +/- 0.02 1.50 1.60 1.80 2.10 + 0.05 2.50 +/- 0.02 0.80 0.90 1.50 1.60 + 0.05 2.50 +/- 0.02 1.90 2.00 2.20 + 0.05 2.60 +/- 0.02 1.00 2.00 + 0.05 2.70 +/- 0.02 2.20 2.50 + 0.05 2.80 +/- 0.02 1.60 1.67 2.20 + 0.05 3.00 +/- 0.02 0.30 1.00 1.20 1.50 + 0.05 3.00 +/- 0.02 2.00 2.10 2.50 2.60 + 0.05 3.05 +/- 0.05 1.84 + 0.07 3.10 +/- 0.05 2.00 + 0.07 3.30 +/- 0.05 2.00 2.40 2.80 + 0.07 3.40 +/- 0.05 1.00 2.90 + 0.07 3.50 +/- 0.05 1.00 1.10 1.80 2.50 + 0.07 3.50 +/- 0.05 3.00 3.10 + 0.07 3.60 +/- 0.05 3.10 + 0.07 3.90 +/- 0.05 3.30 + 0.07 4.00 +/- 0.05 1.50 2.00 3.00 3.30 + 0.07 4.00 +/- 0.05 3.50 + 0.07 4.10 +/- 0.05 3.60 + 0.07 4.38 +/- 0.05 4.10 + 0.07 4.50 +/- 0.05 3.50* 4.00 + 0.07 4.80 +/- 0.05 4.20 + 0.07 5.00 +/- 0.05 2.50 3.00 4.00 4.50 + 0.07 5.05 +/- 0.05 4.80 + 0.07 5.18 +/- 0.05 4.34* + 0.07 5.45 +/- 0.05 5.00 + 0.07 5.50 +/- 0.05 4.50 + 0.07 6.00 +/- 0.05 2.00 2.50* 3.00* 4.00* + 0.07 6.00 +/- 0.05 5.00 5.60* + 0.07 6.10 +/- 0.05 5.00 + 0.07 6.50 +/- 0.05 6.00 + 0.07 7.00 +/- 0.05 5.00* 6.00 + 0.07 8.00 +/- 0.05 6.00 7.00* + 0.07 8.10 +/- 0.05 7.20 + 0.07 8.50 +/- 0.05 8.00 + 0.07 9.00 +/- 0.05 7.00* 8.00* + 0.07 10.00 +/- 0.05 7.48 9.00* + 0.07 Les tolérances ci-dessus ne sont données qu'à titre indicatif. Les tolérances contractuelles peuvent être adaptées à vos besoins et sont confirmées dans nos offres.
Version du 24 janvier 2019
-
Fil en acier inoxydable
Fils redressés en acier inoxydable Diamètre Tolérance Matériau mm mm AISI 0.15 -0.01 304 0.20 -0.01 304, 316L 0.25 -0.01 304 0.30 -0.01 304, 316L 0.35 -0.01 304 0.40 -0.015 302 0.45 -0.015 302 0.50 -0.015 302, 316L 0.52 -0.015 302 0.55 -0.015 302 0.60 -0.015 302, 316L 0.65 -0.015 302 0.66 -0.015 302 0.67 -0.015 302 0.70 -0.015 302 0.75 -0.015 302 0.80 -0.015 302 0.85 -0.015 302 0.90 -0.015 302 0.95 -0.015 302 1.00 -0.015 302, 316L 1.10 -0.015 302, 304 1.20 -0.015 302 1.30 -0.015 302, 316L 1.40 -0.015 302, 316L 1.50 -0.015 302, 316L 1.60 -0.015 302 1.70 -0.015 302 1.80 -0.015 302 1.90 -0.015 304, 316L 2.00 -0.015 302, 316L 2.10 -0.015 316L 2.20 -0.015 302 2.25 -0.015 304 2.30 -0.015 316L 2.40 -0.015 302, 316L 2.50 -0.015 303, 316L 2.60 -0.015 303, 316L 2.80 -0.015 303 3.00 -0.015 303, 316L 3.50 -0.02 303, 316L 4.00 -0.02 303, 316L Les tolérances ci-dessus ne sont données qu'à titre indicatif. Les tolérances contractuelles peuvent être adaptées à vos besoins et sont confirmées dans nos offres.
Version du 24 janvier 2019
